        監控一直是弱電行業中的一個大類，有很多的朋友對監控的安裝有很多疑問，在很多情況下，作為施工人員我們要根據客戶的要求進行施工，那么我們所了解的方法就可能不止一種，這樣才能滿足客戶的不同要求，我們來總結網絡監控系統安裝的六種傳輸方式。

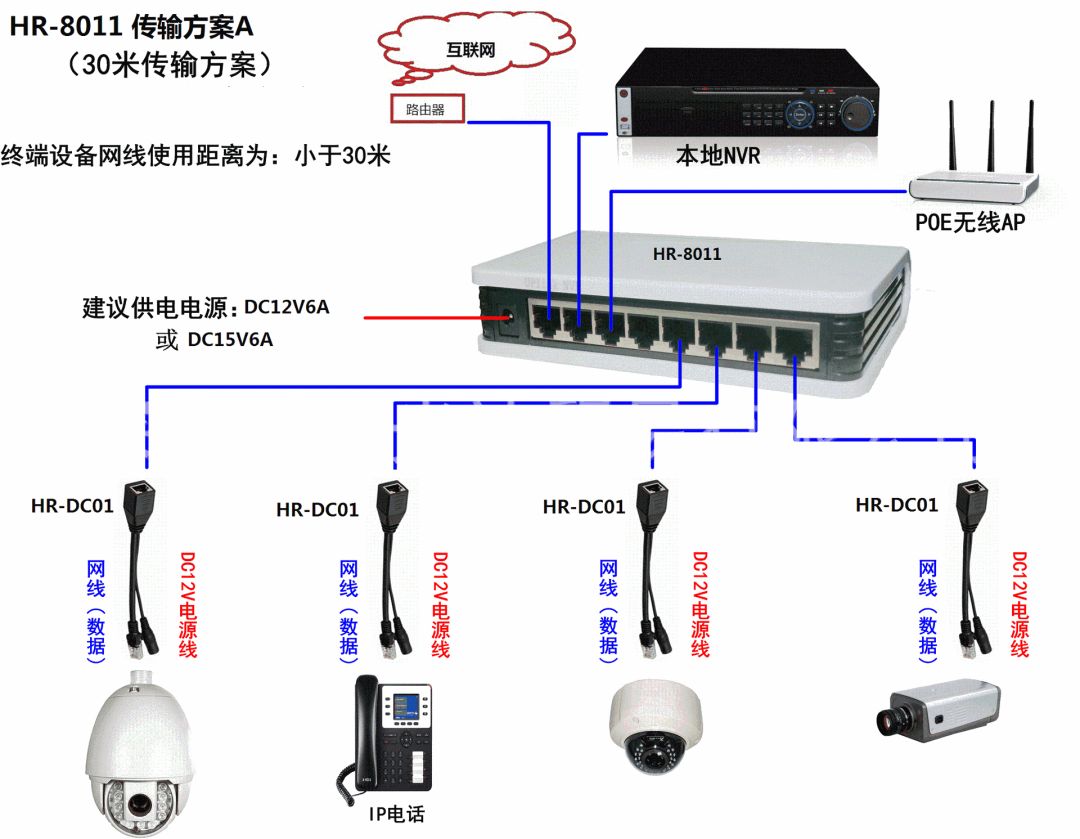

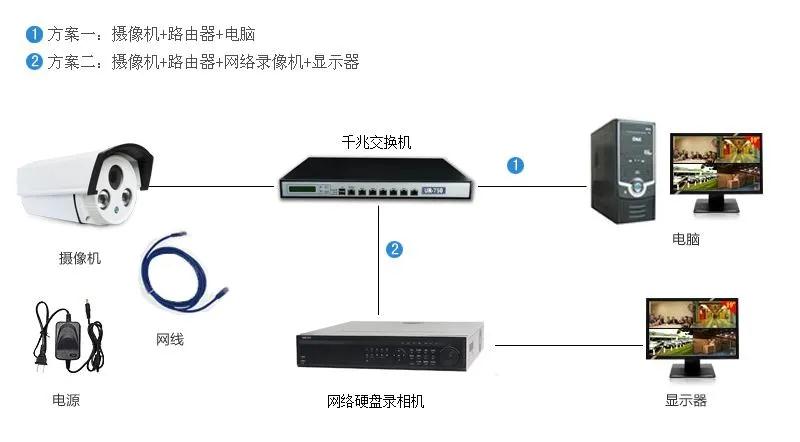

        第一種：傳統方式，由網絡攝像機+電源+網線組成

        在綜合布線的時候，同時要布電源線和網線，電源也可以就近取220V交流電，這樣節省電源線材，這里暫不討論它的利弊。給每個網絡攝像機提供電源。再有一路網線傳輸網絡數據到網絡硬盤錄像機NVR。

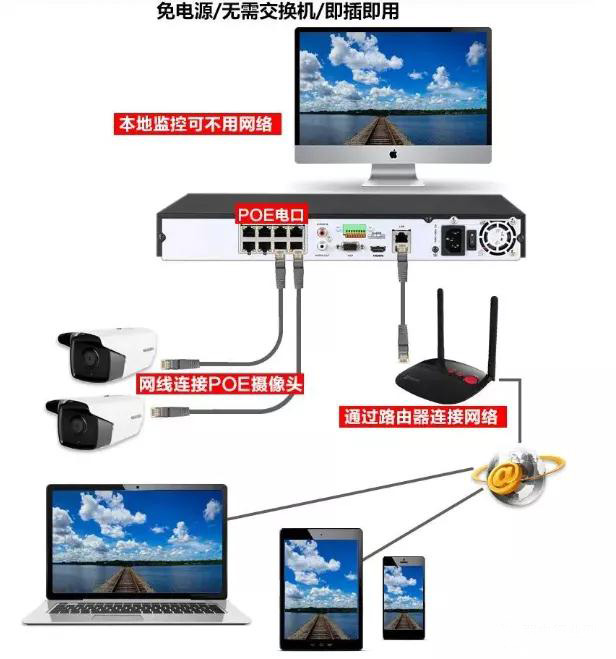

        第二種：POE供電方式，網絡攝像機+POE交換機

        這樣就比前面一種方式節省一條電源線，一臺網絡攝像機只要一根網線作為傳輸信號的介質就可以，不再用到電源線了。網線用非屏蔽超五類雙絞線就可以了，傳輸距離100米沒有任何問題。

        連接方式如下圖：

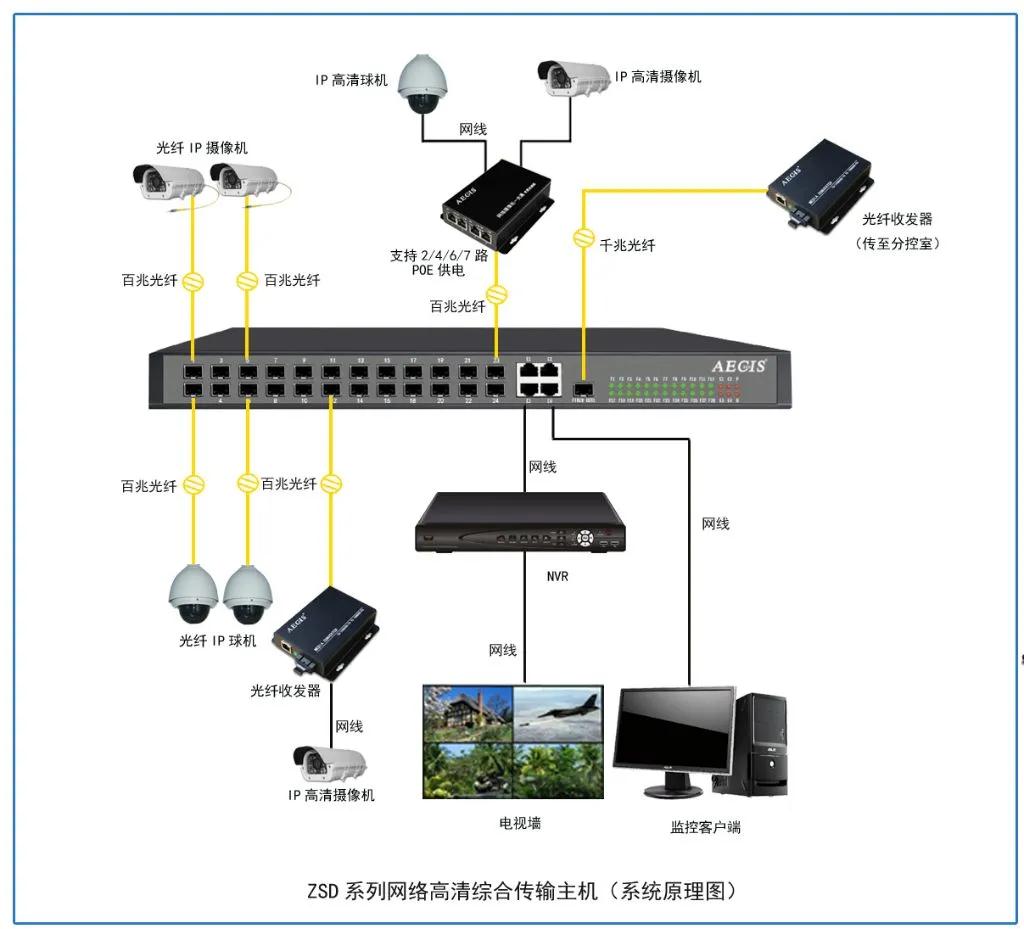

        第三種：遠距離的情況下，網絡攝像機+光纖+收發器

        網線傳輸正常100米以內，那么超過100米的情況，我們一般考慮用光纖傳輸了，光纖不但傳輸距離遠（可以傳輸20公里）而且效果穩定。我們都知道，光纖傳輸數據的時候，把數據信號轉換成光信號傳輸，再把光信號轉換成數據信號，這樣我們使用光纖收發器配合來完成工作。

        如圖：

        第四種：無線傳輸方式，攝像機+無線網橋

        具體監控系統實施環境中，如果布線困難碰到天然屏障或者不可逾越的障礙的時候，我們可以使用無線傳輸方式，這樣就用到無線網橋了。在比如，已經硬化路面的小區，電梯，已經建好的工廠，距離較遠的空曠地帶，野外等等這些環境都適用無線傳輸方式。

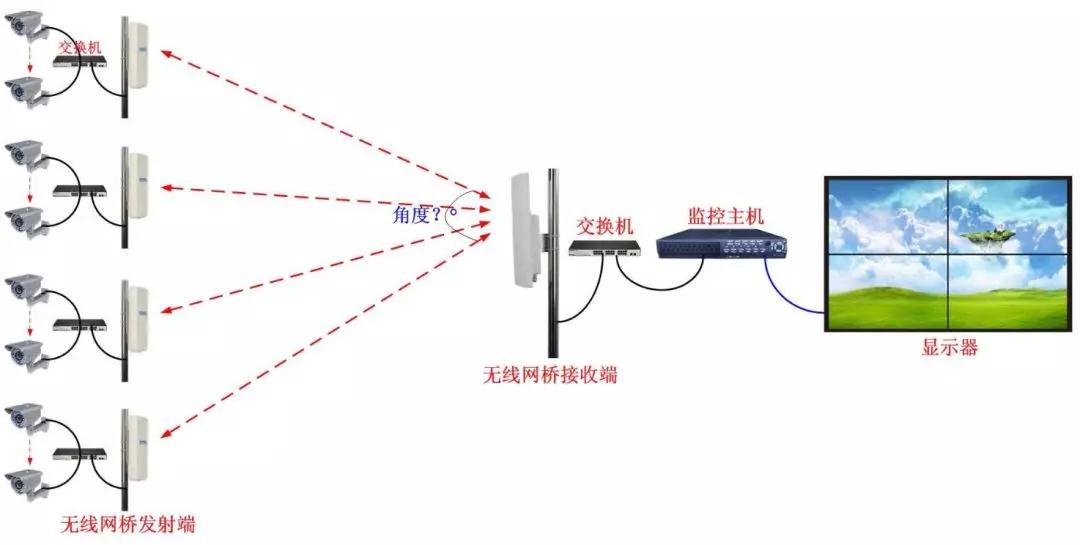

        1、點對多點傳輸：

        2、點對點傳輸

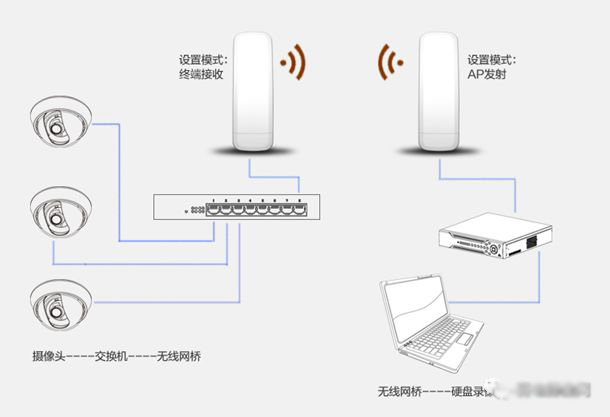

        如果多個攝像頭比較集中，可以把攝像頭連接交換機

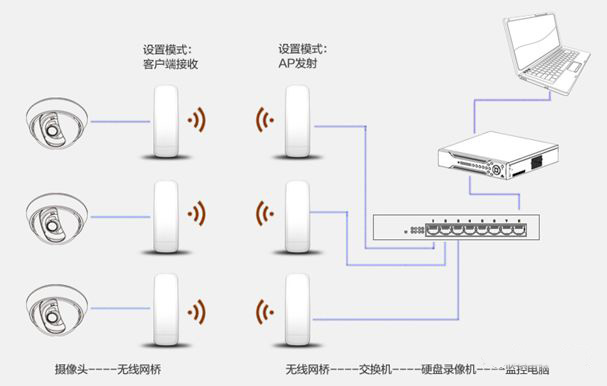

        如果攝像頭比較分散，距離較遠，可每個攝像頭都配置一對網橋

        無線網橋，可以將網絡信號轉換成無線電波進行點對點的傳輸。成對使用。由于點對點定向傳輸，可以實現遠距離的無線傳輸，從幾百米到幾十公里。

        使用無線網橋的施工注意點：在發射和接收端之間不能有遮擋，不能有障礙。這樣信號傳輸才會穩定。

        第五種：遠距離傳輸，網絡攝像機+OLT+ONU

        PON監控傳輸網絡系統主要利用運營商光纖資源，達到傳輸?shù)哪康模瑸橹行墓芾砥脚_的各項應用提供基礎保障，能夠更好的服務于各類用戶。問題是費用較高，一般只有公共服務工程采用這種組網，如天網工程。

        PON它由OLT（光線路終端）、用戶側的ONU（光網絡單元）以及ODN（光分配網絡）組成。

        PON在遠距離或遠程監控等超大型監控項目上，有更好的應用。

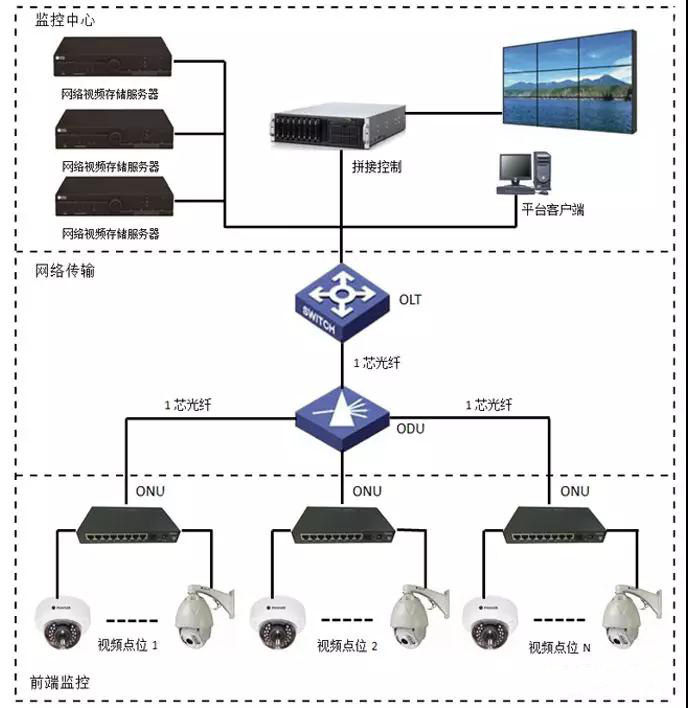

        網絡結構如下圖所示：

        數據中心核心網

        核心層主要設備是核心交換機，作為整個網絡的大腦，核心交換機的配置性能較高。目前核心交換機一般都具備雙電源、雙引擎，故核心交換機一般不采用雙核心交換機部署方式，但是對與核心交換機的背板帶寬及處理能力要求較高。

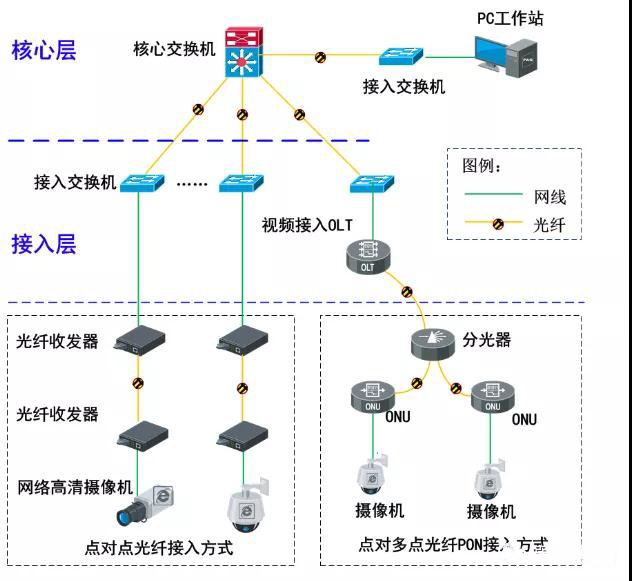

        前端視頻資源接入

        前端網絡采用獨立的IP地址網段，完成對前端多只監控設備的互聯。前端視頻資源通過IP傳輸網絡接入監控中心或者數據機房進行匯聚。前端網絡接入目前采用兩種常用方式，通常為點對點光纖接入的方式和點對多點的PON接入方式。接入層需對NVR存儲設備的網絡接入提供支撐，確保NVR存儲設備網絡環境安全可靠。

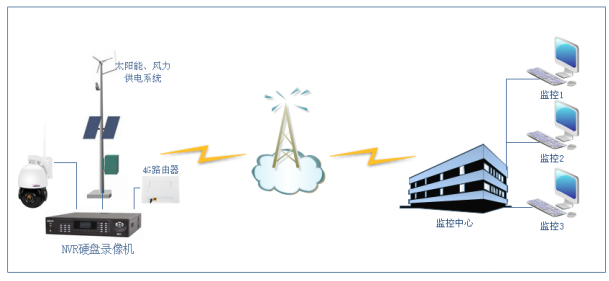

        第六種：戶外遠距離傳輸，4G+太陽能+攝像機

        太陽能監控系統的應用也是越來越廣，由于監控點自身環境特點，距離較遠，傳輸方式不可能采用有線或光纜，因此應選擇無線傳輸方式來進行數據的傳輸。目前，4G無線傳輸技術成熟，并得到廣泛的應用，其具有信號覆蓋率高，部署方便等特點，是該系統設計的最佳選擇。
