光纖收發器的靈敏度可以說是光纖收發器的一個重要指標，了解如何測試光纖接收器的靈敏度是一項很重要的技能。當光輸入功率在一定范圍內時，光纖接收器的性能最佳。但是如何來判斷光纖收發器是否會在最低光輸入功率時，提供最佳性能呢？常用的一種方法是使用光衰減器，例如隔板衰減器。但是，我們該如何測試呢？接下來就讓我們一起來了解一下！

        測試光纖收發器的靈敏度常用的一種方法是使用光衰減器，例如隔板衰減器。 通常只需要兩個值即可完成測試。 該過程包括如下所示的三個步驟：

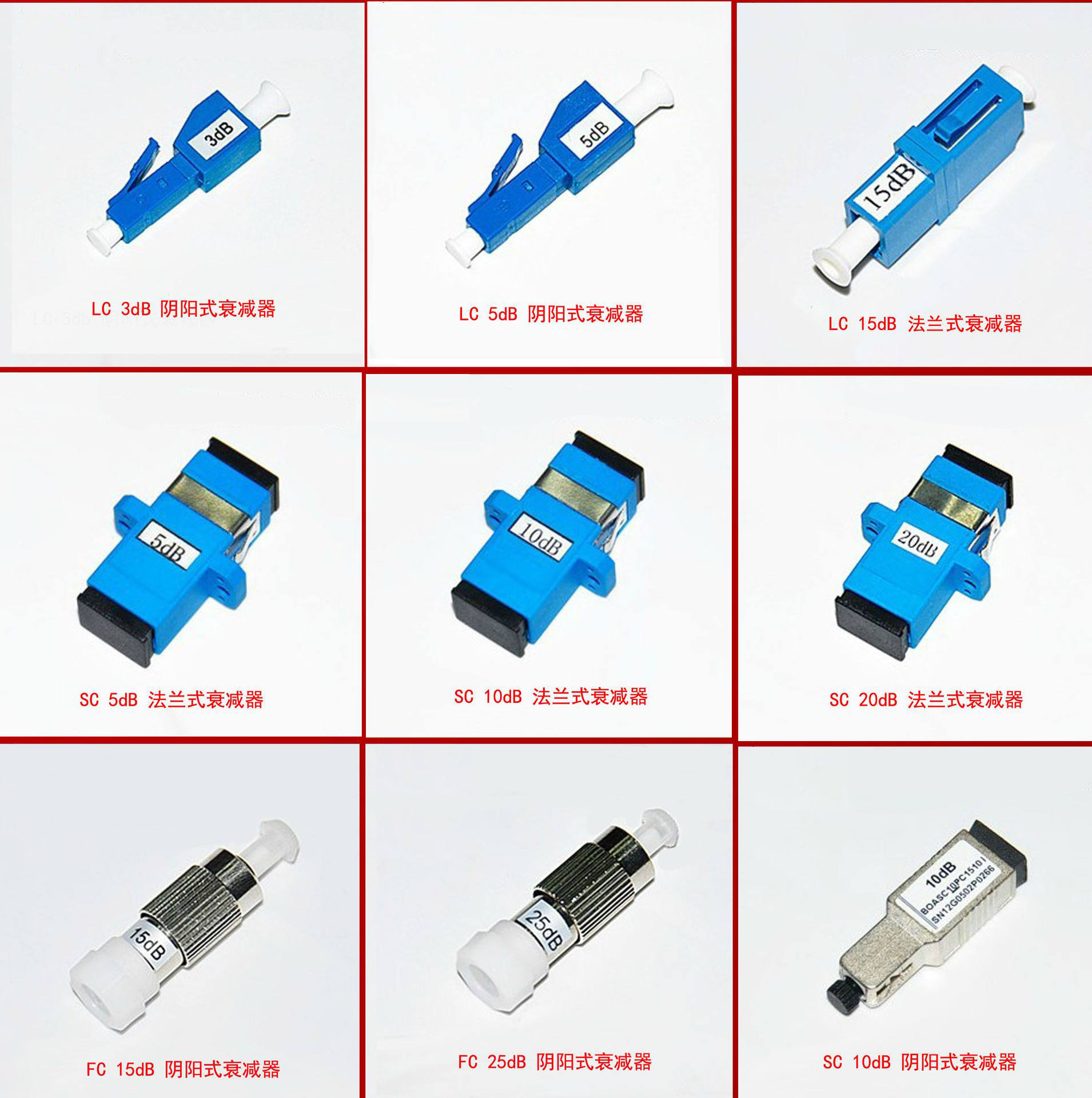

衰減器

        1、使用功率計測量光纖發射器的光輸出功率。請記住，工業標準定義了特定網絡標準的發射器和接收器的光輸入功率。如果您正在測試100BASE-FX收發器，則應使用100BASE-FX發射器，且發射器的光輸出功率應在制造商的數據表所規定的范圍內。

        2、將發射器連接到接收器，并在發射器可提供的最大光輸出功率下驗證其是否正常工作。您需要以接收器可以接受的最小光輸入功率測試接收器，同時接收器仍然提供最佳性能。為此，您需要從制造商的數據表中獲取最低的光輸入功率值。

        3、計算測試所需的衰減水平。例如：發射器的光輸出功率為-17 dBm，接收器的最小光功率電平為-33 dBm。它們之間的差值為16 dB。您可以在接收器的輸入端使用16 dB的隔板衰減器，并重新測試接收器。如果接收器仍能正常工作，則在規格范圍內。

        注意：在上面的例子中不考慮光損耗。假設發射器位于接收器10公里處，并且整個光纖鏈路（包括互連）的損耗為6 dB，那么對于您的測試，應使用10 dB的隔板衰減器，而不是16 dB的。

        如果沒有專業的可以直接測試靈敏度儀表，可以這樣測試：光收發器網口接電腦，對通過光收發器的遠端電腦對PING，把可調光衰接到光纖上，慢慢增大衰減，當PING測剛剛出現丟包，這時候的收光功率就是靈敏度。

        光衰減器是一種非常重要的光纖無源器件,它可按用戶的要求將光信號能量進行預期地衰減,也可以用來測試光纖收發器的靈敏度。種類齊全的光衰減器，為光通信的用戶帶來了方便。

        以上方法，就是關于如何測試光纖收發器的靈敏度，希望對您有的幫助！
